基于FPGA的PCIe接口设计—01_PCIe基本概念

PCIE总线技术,也叫计算机内部总线技术”Peripheral Component Interconnect”,即外围组件互联,其前身是PCI总线,但PCI总线真正应用是随着Intel的Pentium处理器诞生而开始的,在1994年的时候,以绝对的优势,战胜了VESA总线,成为了当时的标准,从此,几乎所有的外围设备,从硬盘控制器到声卡,网卡,都用PCI插槽。
在过去的十几年中,PCI总线得到了广泛的应用,虽然PCI总线,在往后的10几年当中也有所发展,先后出现了64位的PCI-/66MHz、PCI-X,但是随着微处理器、存储器和互联网络的发展,并行数据传输的PCI总线技术逐渐成为系统整体性能提升的瓶颈,首先是高性能的图像处理芯片从PCI总线分离出来,形成单独一种总线技术,那就是AGP总线,随着千兆以太网和其他高带宽设备在消费级系统上的出现,PCI133MB/s的带宽明显不能满足这些应用的需求。而串行点对点的PCI Express总线的提出彻底改变了原来PCI总线的并行技术,克服了PCI总线在系统带宽、传输速度等方面的固有缺陷。

PCIe总线规范    总线频率    单Lane的峰值带宽     编码方式     单个Lane带宽
1.x             1.25GHz      2.5GT/s             8/10b编码     250MB/s
2.x             2.5GHz       5GT/s               8/10b编码     500MB/s
3.0             4GHz         8GT/s               128/130b编码  1GB/s

PCIE总线的特点:

a)        在数据传输的模式上,采用LVDS串行传输方式,一条PCIE通道由2对LVDS差分信号线来实现发送和接收。

b)        PCIE采用点对点的串行连接,和PCI等其他总线的共享并行架构相比,能够为系统内的所有设备分配独立的通道资源,充分保障设备的带宽,提高数据传输率。

c)        具有很好的灵活性,一个PCIe物理连接可以根据实际需要配置成x1,x2,x4,x8,x16和x32链路模式(lanes)


PCIE总线的系统架构

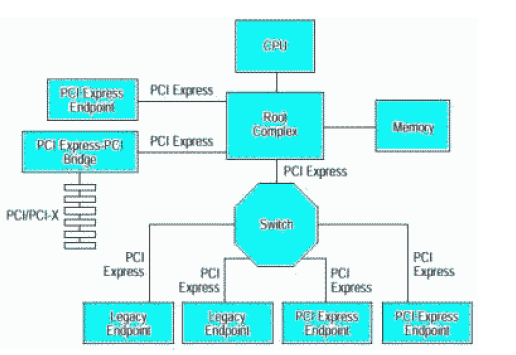

PCIe的基本结构包括根组件(Root Complex),交换器(Switch)和各种终端设备(Endpoint)。根组件可以继承在北桥芯片中,用于处理器和内存子系统与I/O设备之间的连接,而交换器的功能通常是以软件形式提供,它包括两个或者更多的逻辑PCI到PCI的连接桥(PCI-PCI Bridge),以保持与现有的PCI兼容。下图列出了PCIe 1.0的拓扑结构图。


目前PCIE开发的常用方法

A.       利用专用的PCIe协议接口芯片设计。
专用PCIe协议接口芯片主要功能是实现了PCIe物理层、数据链路层和事物层的逻辑控制。常见的桥接芯片有PEX8311,、PEX8111等。虽然这种方式的开发难度不算太大,但是它并不能够有效发挥出PCIe高带宽的优势(桥接芯片提供的通道数有限),也缺乏可配置性核灵活性,难以提高系统性能。
B.       使用可编程逻辑器件的方式来实现。
使用可编程逻辑来实现PCIe也有三种方法。1、采用第三方PHY接口器件和非集成GTP接口的FPGA芯片实现,PCIe的物理层协议由PHY接口芯片负责,而事物层以及逻辑设计在FPGA芯片实现,PHY器件和FPGA之间有个PIPE(PCIe的物理接口);2、基于软核的思想,利用FPGA内部的软核,实现PCIe的协议,FPGA执行并实现PCIe协议中的物理层、事物层,但是部分协议需要用户自己编写;并且利用软核的话,会耗费FPGA内部的逻辑资源。3、基于硬核的设计思想,FPGA里面提供的硬核就相当于完整地实现PCIe中的物理层和数据链路层的协议,只需用户自行设计事物层数据传输内容以及配置空间信息,可以大大缩短开发周期。

PCIe的事务类型

PCIE运用数据包实现设备之间的数据传输。根联合体可以与各种端点进行通信。一个端点也可以与另一个端点通信。通信就是处理层数据包传输。
PCIe事务可以分为四大类:
a)        存储器事务
b)        IO事务
c)        配置事务
d)        消息事务
其中事务是指请求者和完成者之间完成一次消息传送需要完成的一系列一个或者多个数据包的传送过程。报告事务与非报告事务的区别是:请求者发起一个非报告事务给完成者,完成者完成事务之后要发起一个完成数据包给请求者。而报告事务不需要完成者发送完成数据包。非报告读事务的传输过程为:请求者发送一个非报告请求TLP给它打算读取其数据的完成者。其中非报告读请求TLP包括存储器读请求,IO读请求和配置读请求,请求者可以是根联合体或者端点设备。非报告写事务与非报告读事务的传输过程类似,请求者发送非报告写请求TLP给它打算写入数据的完成者。非报告写请求TLP包括IO写请求和配置写请求。存储器写请求和消息请求是报告事务。请求者为根联合体或者端点设备。

当完成者接收该请求数据包并解码其中的内容时,它接收数据。完成者创建一个没有数据的完成数据包,确认成功接收到写请求。这是完成的目的。

PCIE的分层结构协议

针对三种设备层,PCIE有三类数据包,每一类语气中一个设备层相关,与处理层相关的是处理层数据包(TLP),与数据链路层相关的是链路层数据包(DLLP),与物理层相关的是物理层数据包(PLP)。PCIE事务使用的TLP起源于发送器设备的处理层,终止于接收器设备的处理层。当TLP通过发送设备的数据链路层和物理层时,他们对TLP的装备也起作用,在接收TLP链路的另外一端,由物理层、数据链路层和处理层拆解该TLP。

根据PCIE规范的定义,IP核包含以下几个功能:产生并处理传输层数据包(TLPs),流控制管理,初始化及电源管理,数据保护,错误检查及重试,串行化,去串行化等功能。根据协议,该核包括如下三层:
传输层(处理层,事务层):传输层是PCIE的最上层,它的首要功能是接收、缓存和传输传输层数据包,并负责处理层数据包的合成与分解,进行流量控制管理,数据包队列管理以及利用对虚拟通道提供服务质量功能。
数据链路层:数据链路层如同联系传输层和物理层的媒介,它的首要功能是为TLPs在两层之间的传输提供可靠性支持,他可以进行错误检查以及恢复,产生并解析数据链路层包(DLLP),DLLP被用来在两个互联的PCIE的数据链路层之间传输信息,从而实现电源管理,流量控制以及TLP确认等功能。
物理层:物理层可分为逻辑物理层和电气物理层,逻辑物理层完成对PLP的合成和分解,8b/10b编码,10b/8b解码,并串转换和串并转换。电气物理层负责所有通道的数据差分驱动传输与接收。
