Intergraph SmartReview ZVF文件解析 *.ZVF File Parsing

简介

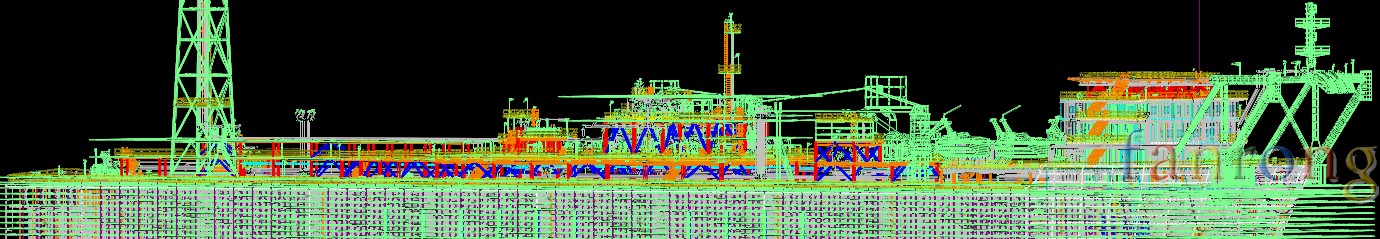

ZVF文件是Intergraph SmartReview生成的项目文件，提供一个完整的3D模型。经过解析zvf文件的数据结构和算法，使得第三方开发人员可以创建自定义应用程序，读取和转换zvf格式文件

数据结构解析

### 一、文件头解析
/**************************一些约定 ********************************
文件开始位置：start = 0；
文件结束位置：end = 文件大小;
分析步长：byte，按字节进分析；
计数进制：十进制，如：129 就是十进制的 129；
数据长度：[start , 63],表示为区间 “ 0 byte～ 63 byte ” 的数据,总共 64B；
*******************************************************************/
#### 1. [start , 63 ]：用途信息 (sUtility)- 用来查看的 - SmartPlant Review
#### 2. [64  , 127 ]：产品信息 （cProduct）- 用什么产生的文件 - SmartPlant 3D
#### 3. [128 , 191]  : 版本信息 （vVersion）

算法解析

#### 2.2 ZVF CZvfHeaderBlock 解析算法
/**********************	解析头部数据开始位置以及大小 ***************
1. 每一块的起始位置 ： 32 B
2. 每一块的结束位置 ： 32 B
3. 每一块的数据大小 :  起始 - 结束
4. 下一块的起始 = 上一块的结束
6. 循环读取14个字节数据
/**********************	根据头部解析的位置以及大小，解析数据	********
this.HeaderBlocks = new ZvfHeaderBlock[29];
			for (int j = 0; j < 29; j++)
			{
				int num = j;
				if (num != 8){
this.HeaderBlocks[j] = new ListBlock(array[j], this.encoding_0);}
